Petit pain fiable de commande numérique par ordinateur formant l'utilisation vitrée par acier européen de tuile de toit de couleur de style de machine

Petit pain de commande numérique par ordinateur vitré par acier de toit de tuile de couleur formant la machine pour le style européen

  Brève description

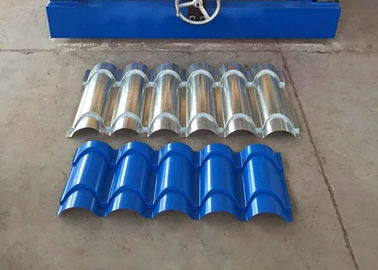

Croyez qu'Industry Company adaptent aux besoins du client laminent à froid former la machine selon le dessin du profil des clients et la condition personnelle. Ce petit pain de tuile en métal ancien est conçu pour produire des tuiles en métal avec la profondeur de 35mm, la distance de lancement de 192mm et la largeur de couverture de 960mm.

Information documentaire		Dessin de profil
1.	Modèle : YX35-192-960
2.	Largeur matérielle : 1220mm
3.	Largeur efficace : 960mm
4.	Matériel de bobine : bobines galvanisées
5.	Épaisseur matérielle : 0.5-0.7mm

Fonctionnalités standard de machine

• Ce petit pain automatique formant la ligne intègre laminent à froid former la technologie, la technologie de poinçon, la technologie hydraulique de coupe et le système de contrôle électrique.
• Périodes préparatoires à l'acier épais de 0.7mm
• L'acier de poutre en double T a soudé le cadre/base de machine traités par la fraiseuse de précision de commande numérique par ordinateur.
• Axes solides de diamètre de 75mm.
• Des rouleaux est couverts du chrome de 0.05mm après traitement et traitement thermique
• Système de contrôle de PLC avec le panneau de commande de bouton et d'écran tactile de couleur
• La facilité d'emploi, s'ajustent et entretien

  Déroulement des opérations et composantes principales de machine

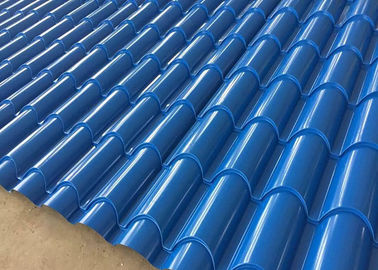

Le procédé de travail de la ligne entière est : les bobines étant chargées sur le decoiler, déroulement, alimentant au petit pain ancien, déviation s'ajustent du matériel, petit pain formant aux profils couvrants exigés, étapes de poinçon de tuile, coupant sur la longueur désirée et finalement sorti les panneaux de toit de forme de tuile.

  Paramètres techniques de machine principale

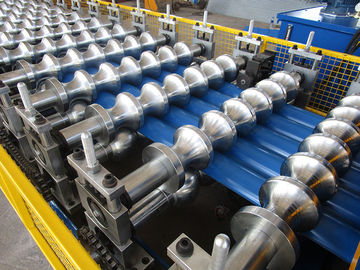

1. Formation des étapes/stations de rouleau : 18 étapes/18 stations

2. Puissance de moteur principal : 5.5kw

3. Petit pain formant la vitesse : 10-15m/min pas comprenant le poinçon et la coupure

4. Ligne vitesse entière : 3-4m/min comprenant des étapes et la coupure de poinçon de tuile

5. Matériel d'axe : 40Cr ; diamètre : 75mm

6. Matériel de rouleau : acier 45# éteignant et gâchant ; surface avec du chrome de 0.05mm plaqué

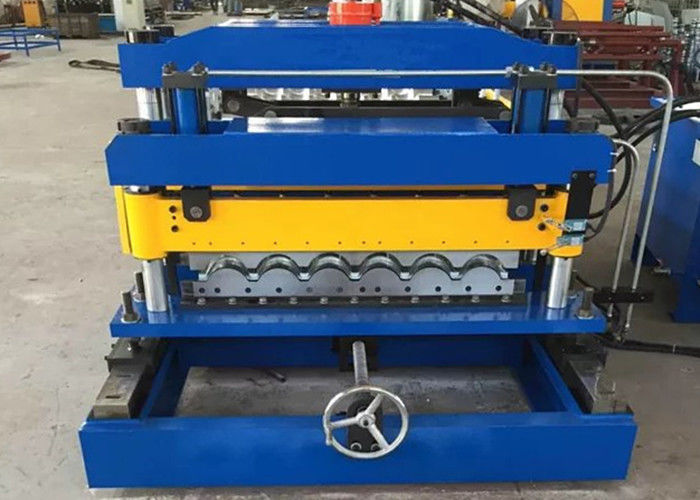

7. Coupe/cisaillement : cisaillement à commande hydraulique

8. Énergie hydraulique : 7.5kw

9. Lames de coupe : lames et matrices de coupe en acier trempé, Cr12Mov, HRC58-62

10. Commande : électriquement conduit par l'intermédiaire de la chaîne, du pignon et de la vitesse

11. Système de contrôle : Système de contrôle de PLC
